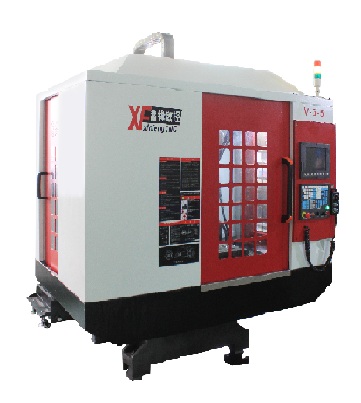

V-7
更新：2015/4/22 9:28:06
- 类别 高速鑽攻中心
- 型号 V-7
产品介绍
機械規格 :
Model |
V-5 |
V-7 |
|
控制器 |
SYNTEC MITSUBISHI FANUC |
|
|
行 程 |
||
|
X軸行程 |
500 mm |
700 mm |
|
Y軸行程 |
400 mm |
400 mm |
|
Z軸行程 |
300 mm |
300 mm |
|
主軸鼻端到工作台距離 |
200~500 mm |
200~500 mm |
|
主 軸 |
||
|
主軸樣式 |
BT-30 |
BT-30 |
|
主軸傳動方式 |
直結式 |
直結式 |
|
主軸轉速 |
12,000 rpm |
12,000 rpm |
|
主軸馬力 |
5.5 kw |
5.5 kw |
|
進 給 |
||
|
X/Y/Z 軸快速進給 |
48 / 48 / 48 M/min |
48 / 48 / 48 M/min |
|
三軸滾珠螺桿 (mm) |
ø32 / P16 / C3 |
ø32 / P16 / C3 |
|
三軸線性滑軌 (P級) |
X / Y : 滾珠30mm x 4滑塊 Z : 滾珠35mm x 4滑塊 |
|
|
三軸傳動方式 |
直驅式 |
直驅式 |
|
切削進給速度 |
1~10,000 mm/min |
1~10,000 mm/min |
|
工作台 |
||
|
工作台尺寸 |
620 x 420 mm |
800 x 420 mm |
|
T型槽(寬×槽數×間距) |
18 x 3 x 125 mm |
18 x 3 x 125 mm |
|
工作台最大負載(平均分布) |
250 kg |
350 kg |
|
自動換刀系統 |
||
|
自動換刀形式 |
夾臂式 |
夾臂式 |
|
自動換刀數量 |
14 pcs |
14 pcs |
|
最大刀量 |
3 kgs |
3 kgs |
|
其 他 |
||
|
水箱容量 |
200 L |
200 L |
|
機器最大重量 |
2800 kg |
3600 kg |
|
機械尺寸(長x寬x高) |
1600 x 2100 x 2900 mm |
2000 x 2440 x 3100 mm |
|
氣壓需求 |
6 kg |
6 kg |
|
電力需求 |
15 KVA |
15 KVA |
|
註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。 |
||
標準配備:
選購配備:
